SUN AUDIO SV-2A3のラインレベルを調べているうちに、あることに気付いてしまった。
TUBE-00J LIMITEDを外したほうがSV-2A3の鮮度がアップするじゃん!
これまではTUBE-00J LIMITEDを挟んだほうが響き感の向上が聴感上ここちよく感じられたので、今回もそのまま使っていましたが、今回ばかりは明らかに外したほうが好ましい音です。
増幅したり減衰させたりの機器接続が矛盾だらけだし、TUBE-00J LIMITEDは取り外すことにします。



L1002151
TUBE-00J LIMITEDをプリアンプとして使っていましたから、代用品が必要。
Amazonで探したらボリュームボックス(パッシブボリューム)でよさげな商品を発見してポチりました。自作するのは面倒だからね(特にケース加工が)。



L1002152
端子類も高級感あるパーツが使われてます。固かったり緩かったりということもありません。
しっかり厚みのあるアルミケースでずしっとした重さがありますし、想像以上にいい感じ。
接続して音出ししてみます。問題ないのはもちろん、やっぱTUBE-00J LIMITEDを入れるよりSV-2A3の音の抜けが改善することを再確認しました。



L1002136
音に大きく影響するボリュームにALPS RK27が使われていることが決め手でこれを買いました。
Amazonで売ってる中華プロダクトは油断大敵ですが、RK27、ちゃんと入ってました。
50KΩのものですね。



L1002137
端子側はサブ基板上に実装されてます。手配線ではないんだ。
というのも、実は改造前提でこれを買ったので、この部分が手配線でないとちょっと困ります。



VOLBOX1
とりあえず回路を調べるとこういう感じです。調べるまでもない当たり前のボリューム回路ですが、今でも中華を完全に信じられないので念のため。
SV-2A3が完成して調整中に気付いた、ラインアッテネーターAT-02Jの外来ノイズ。
もうAT-02Jは使う気になれませんから、代わりのアッテネーターが必要です。
できるだけシンプルにラインレベル最適化を実現するため、ボリュームボックスにアッテネーター機能を入れてしまうことにしたのです。
D50(USB-DAC)→Volume Box→SV-2A3(Power AMP)をつなぐと上の回路のようになります。
Volume Boxの入力側からみた場合、RK27 50KΩとSV-2A3の入力ボリューム 100KΩが並列になりますから、その合成インピーダンスは33KΩということです。

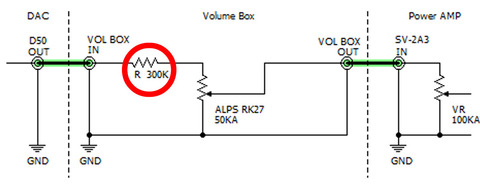

VOLBOX2
ボリューム最大時に-20dB(0.1倍)のアッテネーターにするために赤丸部分に300KΩの抵抗を直列に入れれば、オームの法則に従って1/10に分圧された電圧がSV-2A3の入力になりますね。



L1002138
というわけで基板のパターンをカッターとやすりでカット。
見栄えは悪いですが内部は見えないから適当で。



L1002140
300KΩの抵抗を入れました。
使った抵抗はDALE CMF55(金属皮膜抵抗)です。オーディオ機器に多く使われるちょっといいやつ。
並みの抵抗器の20倍くらいのお値段(といっても1本50円だけど)。



L1002142

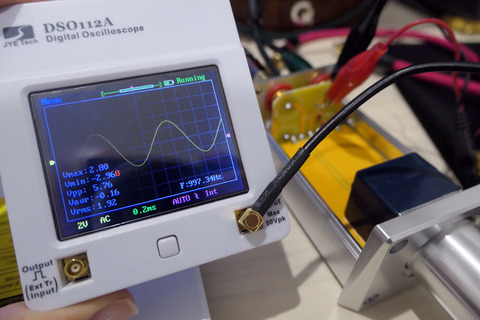

ちゃんと計算通りかどうか実測します。
D50から出力-0.0dBの1KHz正弦波を入れると、Volume Boxの入力端子で1.92Vrmsです。



L1002141
ボリューム最大でVolume Boxの出力は0.18Vrms。-20.6dBの減衰でちょっぴりずれてるけど誤差の範囲で問題ありません。

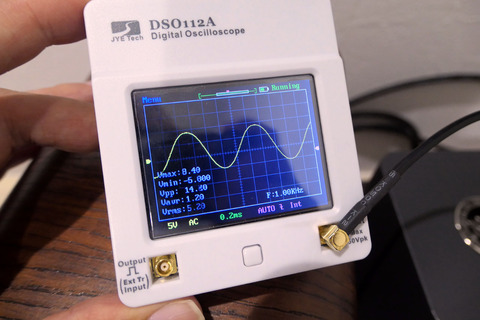

L1002144
SV-2A3のスピーカー端子に7.5Ωのダミー負荷をつないで観測するとクリップしてます。これは以前に実測した通り、SV-2A3のゲインに対してちょっぴり過入力だからです。
でもあんまりギリギリにすると、そもそもー6dBで製作されてる古いCDとかだと最大出力まで音が大きくならなくなりますから、少し余裕を持たせました。



L1002147
SV-2A3定格出力の3.5W相当のときはきれいな正弦波が出ます。
これでOKです。
シンプルになった再生機器の接続で、音と同時に心持ちまですっきりしました。



L1002155
なのですが、さらに一押しw
DALE CMF55は一定の評価を受けている音響用抵抗器ですが、金皮は音を濁らせるなんてオーディオ界の都市伝説があります。
信号線に直列に入る抵抗なのでちょっとでも劣化させない(かもしれない)、アムトランスの音響用ハイグレードカーボン抵抗AMRGと交換です。
この抵抗、サイズが大きい上にリード線が短くてまっすぐ実装できなかった。
黒くて太くて、金色のリード線。なんかすばらしくいい音がしそう。
ちなみにお値段260円/本。抵抗なのに高い・・・
音が変わったかどうかはさっぱり判別できませんが、心の音質は256%向上です。
